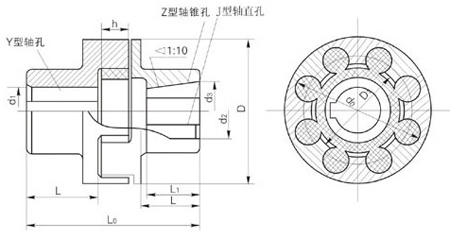

產品介紹產品圖紙

TLL型帶制動彈性套柱聯軸器標記示例： TLL6彈性套柱銷聯軸器 主動端：J型軸孔、B型鍵槽，d1＝65mm，L＝142mm 從動端：J1型軸孔，B型鍵槽，d2＝70mm，L1＝107mm TLL6聯軸器（JB65×142/J1B70×107）GB4323-84 TLL型帶制動輪彈性套柱銷聯軸器主要技術參數 型號 許用轉矩MP (N·m) 許用轉速 n/(r·min-4) 軸孔直徑 d1/mm,d2/mm,dz/mm 軸孔長度 D0 mm D mm B mm A mm 質量 kg 轉動慣量 kg·m2 許用相對位移 Y型 J、J1、Z型 徑向 mm 角向 L/mm L1/mm L/mm TLL1 125 3800 25,28 62 44 62 200 130 85 45 8.3 0.05 0.3 1°30` 30,32,35 82 60 82 TLL2 250 3000 32,35,38 82 60 82 250 160 105 45 15.3 0.15 0.3 1°00` 40,42 112 84 112 TLL3 500 2400 40,42,45,48 112 84 112 315 190 132 45 30.0 0.45 0.3 1°00` TLL4 710 2400 45,48,50,55,56 112 84 112 315 224 132 65 39.6 0.50 0.4 1°00` 60,63 142 107 142 TLL5 1000 2400 50,55,56 112 84 112 315 250 168 65 47.0 1.26 0.4 1°00` 60,63,65,70 142 107 142 TLL6 2000 1900 63,65,70,71,75 142 107 142 400 315 168 80 92.6 1.63 0.4 1°00` 80,85,90,95 172 132 172 TLL7 4000 1500 80,85,90,95 172 132 172 500 400 210 100 127.3 4.04 0.5 0°30` 100,110 212 167 212 TLL8 8000 1200 100,110,120,125 212 167 212 630 475 265 130 304.3 15.00 0.5 0°30` 130 252 202 252 TLL9 16000 1000 120,125 212 167 212 710 600 298 180 576.8 33.0 0.6 0°30` 130,140,150 252 202 252 160,170 302 242 302 注：1、表中聯軸器質量、轉動慣量是近似值。 2、軸孔型式及長度L，L1可根據需要選取。 3、短時過載不得超過許用轉矩Mp值的2倍
