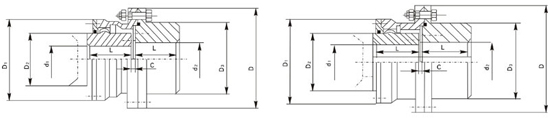

產品介紹產品圖紙

GICLZ型鼓形齒式聯軸器基本參數和主要尺寸 型號 公稱扭矩 Tn (N·m) 許用轉速 [n] (r/min) 軸孔直徑 軸孔長度 D D1 D2 D3 C 轉動慣量 kg·m2 重量 kg d d Y L GICLZ1 630 4000 16 18 19 16 18 19 42 125 95 60 80 20 0.0084 5.4 20 22 24 20 22 24 52 10 25 28 25 28 62 2.5 30 32 35 38 30 32 35 38 82 　 40 42 45 48 50 112 GICLZ2 1120 25 28 25 28 62 144 120 75 95 10.5 0.018 9.2 30 32 35 38 30 32 35 38 82 2.5 40 42 45 48 40 42 45 48 50 55 56 112 　 60 142 GICLZ3 2240 30 32 35 38 30 32 35 38 82 174 140 95 115 3 0.0427 16.4 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 60 60 63 65 70 142 GICLZ4 3550 3600 32 35 38 32 35 38 82 196 65 115 130 14 0.076 22.7 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 3 60 63 65 70 60 63 65 70 71 75 142 　 80 172 GICLZ5 5000 3300 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 224 183 130 150 3 0.0149 36.2 60 63 68 70 71 75 60 63 65 70 71 75 142 80 80 85 90 172 GICLZ6 7100 3000 48 50 55 56 48 50 55 56 112 241 200 145 170 6 0.24 46.2 60 63 65 70 71 75 60 63 65 70 71 75 142 4 80 85 90 80 85 90 95 172 　 100 212 GICLZ7 10000 2680 60 63 65 70 71 75 60 63 65 70 71 75 142 260 230 160 195 4 0.43 68.4 80 85 90 95 80 85 90 95 172 100 100 110 120 212 GICLZ8 14000 2500 65 70 71 75 65 70 71 75 142 282 245 175 210 5 0.61 81.1 80 85 90 95 130 140 172 100 110 100 110 120 125 212 　 130 252 GICLZ9 18000 2350 70 71 75 70 71 75 142 314 270 200 225 10 0.94 100.1 80 85 90 95 80 85 90 95 172 5 100 110 120 125 100 110 120 125 212 　 130 140 252 GICLZ10 31500 2150 80 85 90 95 80 85 90 95 172 346 300 220 250 5 1.67 147.1 100 110 120 125 100 110 120 125 212 130 140 130 140 150 252 　 160 302 GICLZ11 40000 1880 100 110 120 125 100 110 120 125 212 380 220 260 285 6 2.98 206.3 130 140 150 130 140 150 252 160 160 170 180 302 GICLZ12 56000 1680 120 125 120 125 212 442 380 290 325 6 5.31 284.5 130 140 150 130 140 150 252 160 170 180 160 170 180 302 　 190 200 352 GICLZ13 80000 1530 140 150 140 150 252 482 420 320 360 7 9.16 402.0 160 170 180 160 170 180 302 190 200 190 200 220 352 GICLZ14 112000 1300 160 170 180 160 170 180 302 520 465 360 410 8 15.92 582.2 190 200 220 190 200 220 352 　 240 250 410 GICLZ15 160000 1180 190 200 220 190 200 220 352 580 510 400 450 10 25.8 778.2 240 250 240 250 260 410 　 280 470 GICLZ16 250000 1000 200 220 200 220 352 680 595 465 500 10 46.89 1071.0 240 250 260 240 250 260 410 280 280 300 320 470 GICLZ17 280000 980 220 220 352 720 645 495 530 10 60.59 1210 240 250 260 240 250 260 410 280 300 280 300 320 470 GICLZ18 355000 900 240 25 260 240 250 260 410 775 675 520 540 10 81.75 1475 280 300 320 280 300 320 470 　 340 550 GICLZ19 450000 830 260 260 410 815 715 560 580 10 101.57 1603 280 300 320 280 300 320 470 340 340 360 550 GICLZ20 500000 790 280 300 320 280 300 320 470 855 755 585 600 13 140.03 2033 340 360 340 360 380 550 GICLZ21 63000 750 300 320 300 320 470 915 795 620 640 13 183.49 2385
