本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

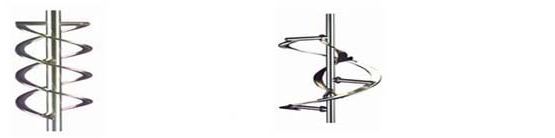

螺帶螺桿式攪拌器
螺帶式－LD、錐底螺帶式－ZLD、螺帶螺桿式－LDG、錐底螺帶螺桿式－ZLG
此類攪拌器為慢速型攪拌器，常在層流區操作，液體沿著螺旋面上升或下降形成軸向的上下循環，適用于中高粘度液體的混合和傳熱等過程。常用介質粘度μ＜105cP，常用轉速n＝0.5－50rpm，v＝2m/s。LD螺帶式攪拌器的螺帶外廊接近于攪槽內壁，攪拌直徑大，強化了進罐壁的液體的上下循環，高粘度液體的傳熱過程很適用。LDG螺帶螺桿組合式，同時具有螺桿和螺帶的特性，強化了液體內外圍的循環，特別對非牛頓型似塑性及粘彈性液體有效。ZLD錐底螺帶型，ZLG錐底螺帶螺桿型，其特點是底形可和錐形釜底相配，可按要求設計。

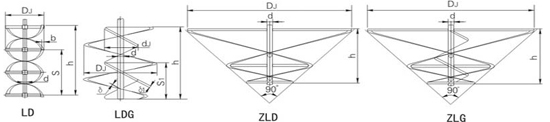

螺帶式，螺帶螺桿式攪拌器主要參數
DJ
d
d1
b
S
s1
δ
δ1
h
φ
重量
LD
LDG
ZLD
ZLG
285
40
80
25
285
80
4
2
285
14
5.725
5.839
4.32
5.14
380
50
100
30
380
100
4
2
380
18
11.06
11.25
8.56
10.01
470
60
125
35
470
125
6
3
470
18
19.76
20.23
15.33
17.53
570
70
150
45
570
150
6
3
570
25
32.18
32.88
20.05
27.21
660
80
180
50
660
180
8
4
660
32
50.15
51.53
38.78
45.67
760
85
200
60
760
200
8
4
760
38
65.63
67.48
50.67
58.93
850
90
230
70
850
230
10
6
850
45
88.54
92.42
67.45
79.45
950
100
250
80
950
250
10
6
950
45
116.8
121.4
90.00
98.89
1140
110
300
95
1140
300
12
8
1140
57
175.9
785.1
135.02
148.3
1340
120
350
110
1340
350
12
8
1340
57
238.7
252.6
185.79
212
1530
130
400
125
1530
400
14
10
1530
76
343.0
366.6
263
306.4
1730
140
450
140
1230
450
14
10
1730
76
437.8
468.8
338.92
405.2
1920
150
500
160
1920
500
16
12
1920
89
586.0
633.1
449.72
541.9
2120
160
550
175
2120
550
16
12
2120
89
731.9
772.2
553.4
640.9
2320
170
600
190
2320
600
18
14
2320
108
906.8
999.5
706.44
827.5
2520
180
650
200
2520
650
20
14
2520
108
1127
1226
864.7
995.9
備注：重量包括h高度內的軸的重量，可根據用戶要求確定槳高度。
