產品介紹產品圖紙
本系列機架可與各種立式擺線針輪減速機相配，可配套選用各種聯軸器，若與齒輪減速機配套，連接尺寸由本公司自選調整，為安裝雙端面機械密封，配備LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H2值增大以外，其余尺寸均未變動。
型號標定意義及示例
接板形式A；配擺線針輪減速機B；配LC、DC齒輪減速機
軸徑（減速機輸出軸直徑）
機架類型WJ、LWJ－無支點機架 DJ、LDJ、DXJ-單支點機架 SJ、LSJ－雙支點機架。
注：WJ型、DJ型、DXJ型－30A/B、35A、40B、45A四種機架底面為Ⅰ型和Ⅱ型（Ⅰ型不須標柱，Ⅱ型須在型號后面注Ⅱ、Ⅱ型a°＝30°，n2－φ為12-14）其余機架為Ⅱ型（不須標注）

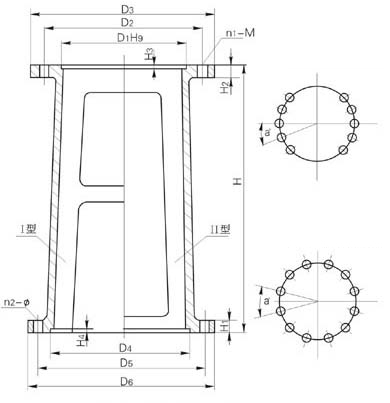

WJ、LWJ型無支點機架主要參數及尺寸
機架代號
H1
H2
H3
H4
輸入端接口
輸出端接口
WJ型
LWJ型
D1
D2
D3
n1-M
D4
D5
D6
a°
n2-φ
H
重量
H
重量
WJ A
30
LWJ B
20
15
4
4
6
140
200
160
230
190
260
4-M10
6-M12
240
285
315
Ⅰ20
Ⅱ30
10-φ14
12-φ14
450
34
600
43
WJ A
35
LWJ B
24
15
5
6
170
200
230
6-M10
6-M12
260
320
360
Ⅰ20
Ⅱ30
10-φ14
12-φ14
500
46
650
54
WJ A
40
LWJ B
24
15
4
6
200
230
230
260
260
290
6-M10
6-M12
260
320
360
Ⅰ20
Ⅱ30
10-φ14
12-φ14
500
46
650
54
WJ A
45
LWJ B
24
15
5
6
200
230
260
6-M10
6-M12
260
320
360
Ⅱ20
Ⅱ30
10-φ14
12-φ14
500
49
650
57
WJ A
55
LWJ B
30
20
6
5
6
270
310
305
340
6-M10
8-M16
325
400
435
30
12-φ14
540
75
690
83
WJ
65A
LWJ
34
20
6
6
316
360
400
8-M12
8-M16
350
420
460
30
12-φ18
600
96
750
107
WJ A
70
LWJ B
34
20
6
5
6
316（320）
320
360
400
8-M12
8-M16
350
420
460
30
12-φ18
600
96
750
107
WJ A
80
LWJ B
38
25
6
5
8
345
360
390
410
430
460
8-M16
8-M20
380
455
495
30
12-φ18
640
130
790
139
WJ A
90
LWJ B
40
25
7
8
400
450
490
12-M16
12-M20
430
510
555
30
12-φ23
660
168
860
183
WJ A
100
LWJ B
40
25
9
5
10
455(460)
470
520
580
12-M20
480
560
600
22.5
165-φ23
700
205
900
224
WJ A
110 120A
LWJ B
40
30
11
6
10
520
590
650
12-M20
560
650
700
22.5
16-φ27
800
257
1000
274
WJ A
130 140A
LWJ B
44
30
11
9
10
680
800
880
12-M30
720
810
880
18
20-φ27
900
318
1200
365
WJ A A
150 160
LWJ B B
50
35
14
10
12
820
940
1020
16-M30
840
940
1020
22.5
16-φ33
1000
420
1300
480
WJ A
180
LWJ B
55
40
14
10
12
960
1080
1160
20-M30
970
1080
1160
18
20-φ33
1100
560
1400
630
