產品介紹產品圖紙

產品編號：12315161514

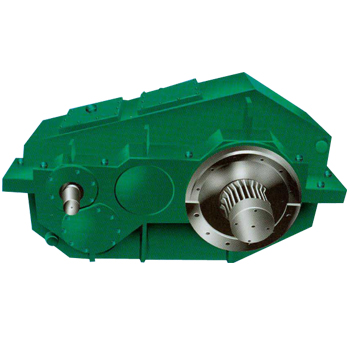

產品名稱：點線嚙合齒輪減速機
產品類別：圓柱齒輪減速器（中硬齒面減速機）系列
產品型號：

一、概述　 　點線嚙合齒輪傳動式一種全新的傳動型式，1999年9月被列為國家“九五”重點科技推廣項目。點線嚙合齒輪是繼漸開線齒輪、圓弧齒 輪以后出現的又一種新的齒輪。DQJ、DQJD系列點線嚙合齒輪減速機。 　　點線嚙合齒輪減速機基本特點是： 　　（1） 國際先進的技術水平； 　　（2） 突出的優點； 　　（3） 高的性能價格比； 　　（4） 長使用壽命，高可靠性。 二、應用范圍 　　 （1） 齒輪圓周速度小于等于16m/s ； 　　（2） 高速軸轉速小于等于1500r/min； 　　（3） 工作環境溫度為-40℃~+50℃； 　　（4） 可正反兩向運轉。 　　適用于起重運輸、冶金、化工和輕工等各種機械設備的活動機構中。 三、性能特點 　　 1. 承載能力高，比同樣的漸開線的線嚙合和凹齒減速機提高1~2倍，傳遞相同功率，規格可以小2檔，重量可減少近一半。 　　2. 齒輪具有可分性，中心距誤差和切齒深度誤差不影響傳動和強度。 　　3. 強度高，在普通的制造精度下容易達到100%的齒寬接觸。 　　4. 噪聲低，由于齒輪輪齒嚙合同時存在端面重合度和軸向重合度，故總重合度大，接觸精度高，運轉平穩，噪聲可比通精度的漸開 線齒輪減速機低5-10dB（A）。 四、型號、安裝型式 　　 4.1 型號 　　減速機分為底座式和三支點支承式兩類，各有三種結構型式、 　　R型----二級、S型----三級和RS型----二、三級結合型，總計6個系列。 　　底座式：DQJRD、DQJSD、DQJRSD 　　三支點支承式：DQJR、DQJS、DQJRS 　　4.2 安裝型式 　　DQJRD、DQJSD、DQJRSD型采用地腳安裝。 　　DQJR、DQJS、DQJRS型采用三支點支承安裝，允許有臥式W和立式L兩種方式。
