產品編號：11181603314

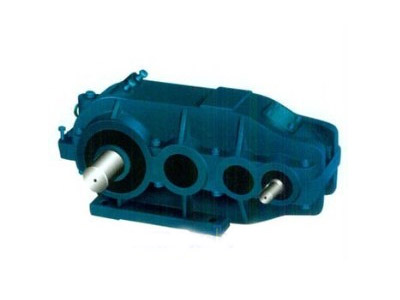

產品名稱：QJ-T中硬齒面減速機
產品類別：圓柱齒輪減速器（中硬齒面減速機）系列
產品型號：QJ-T
起重機立式減速器部分分為QJ—L，QJ—T兩個系列，主要用于起重機運行機構，也可用于運輸、冶金、礦山、化工、輕工等各種機械設備的運行機構中。齒輪、齒輪軸采用中碳合金鋼中硬齒面。具有結構緊湊、承載能力較高等優點，是我廠繼ZSC型、ZSC(A)型減速器之后推出的又一代新產品。

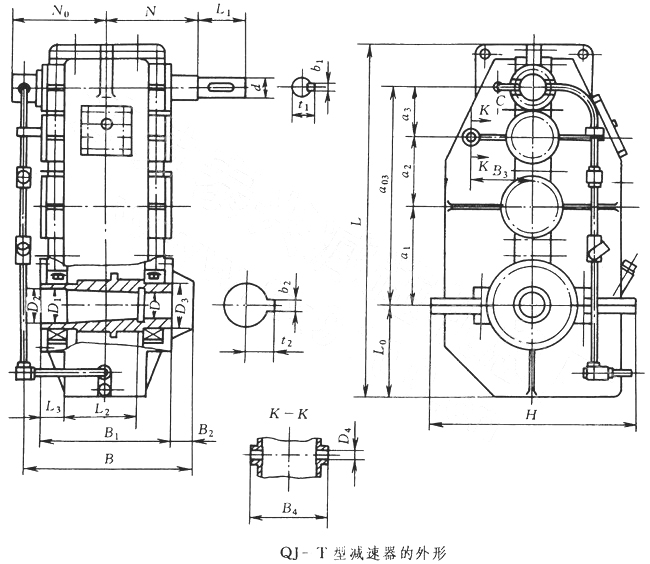

QJ-T140、QJ-T170、QJ-T200、QJ-T236、QJ-T280、QJ-T335、QJ-T400、型減速機的外形尺寸及安裝尺寸(JB/T8905.4-1999)

QJ-T型減速器的外形尺寸及安裝尺寸 (mm) 型號 中心距 主動軸 被動軸 a1 a2 a3 a03 d L1 N b1 t1 D D1 D2 D3 L2 L3 b2 t2 QJ-T140 140 100 71 311 20 50 120 6 22.5 40 50 55 70 105 50 14 26.2 QJ-T170 170 118 85 373 25 50 135 8 28 50 60 65 80 105 55 16 31.7 QJ-T200 200 140 100 440 28 60 180 8 31 55 65 70 90 105 60 18 34.3 QJ-T236 236 170 118 524 35 80 210 10 38 70 85 90 120 155 70 22 44 QJ-T280 280 200 140 620 40 110 235 12 43 75 95 100 130 205 75 22 47.8 QJ-T335 335 236 170 741 45 110 255 14 48.5 90 110 120 160 205 85 28 56.3 QJ-T400 400 280 100 880 55 110 285 16 59 100 120 130 180 255 105 28 60.03 型號 外形尺寸 安裝尺寸 重量/kg H B B1 L L0 N0 B2 B3 B4 D4 QJ-T140 324 256 214 526 135 103 35 85 150 25 76 QJ-T170 376 281 239 618 160 115 35 105 170 25 108 QJ-T200 426 333 274 715 185 133 50 135 200 25 153 QJ-T236 510 387 328 854 220 158 50 155 245 28 247 QJ-T280 580 460 368 995 255 277 65 190 270 28 364 QJ-T335 689 524 436 1196 310 307 65 225 330 32 593 QJ-T400 807 624 526 1396 365 352 75 280 390 40 938

QJ-T型減速器的中心距、公稱傳動比和實際傳動比與QJ-L型減速器相同。見下表。 QJ-T型減速器的中心距 (mm) 減速器型號 QJ-L140 QJ-L170 QJ-L200 QJ-L236 QJ-L280 QJ-L335 QJ-L400 低速級a1 140 170 200 236 280 335 400 中速級a2 100 118 140 170 200 236 280 高速級a3 71 85 100 118 140 170 200 QJ-T型減速器的公稱傳動比和實際傳動比 規格 公稱傳動比 16 18 20 22.4 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100 實際傳動比 140 15.57 17.92 19.96 23.13 24.46 28.59 32.15 35.83 40.30 45.72 49.26 55.20 63.09 68.25 78.00 90.88 103.87 170 15.82 17.86 19.95 22.64 25.44 27.78 31.45 35.22 39.87 43.34 49.21 56.39 64.04 72.06 81.82 89.29 101.39 200 15.78 18.10 20.22 22.23 24.98 27.57 31.21 35.99 40.75 44.03 49.95 55.73 63.22 68.12 77.28 86.10 97.67 236 15.68 18.07 20.21 22.28 25.09 27.77 31.53 34.37 41.13 43.95 50.21 53.36 64.92 71.00 81.11 85.83 98.05 280 16.51 18.19 20.26 22.39 23.69 27.72 31.18 34.83 39.15 44.41 50.76 53.69 61.36 71.84 82.11 90.04 102.91 335 15.70 17.98 20.20 22.18 25.11 27.64 31.58 35.76 40.00 45.70 48.76 58.43 62.35 72.82 83.19 93.75 100.04 400 15.78 18.10 20.22 22.23 24.98 27.57 31.21 36.00 40.75 44.03 49.95 55.73 63.22 68.12 77.28 86.10 97.67
