產品介紹產品圖紙

產品編號：10281401714
產品名稱：QJY、QJYX起重用減速機
產品類別：起重用硬齒面減速機
產品型號：QJY、QJYX


產品分類
      QJY系列減速器是工廠根據國內外市場要求開發的硬齒面(滲碳、淬火齒面)起重機減速器。包括三大類、2種基本型式。

性能特點：
      (1)齒輪均采用優質低碳合金鋼、滲碳、淬火、齒輪精度6級。
      (2)精度高、效率高、傳動平穩、噪音低、比調質齒輪減速器(QJ系列)體積小、重量輕、承載能力大、可靠性高。
      (3)焊接箱體結構。安裝形式：三支點安裝和地腳安裝。
      (4)輪出軸型式：平鍵，漸開線花鍵，齒輪軸端，空心軸四種。
      (5)一般采用油池潤滑，自然冷卻，立式減速器采用循環油潤滑。
      (6)采用滾動軸承。

應用范圍：
      1、輸入轉速一般n1≤1500r/min。
      2、工作環境溫度-40-+50℃。
      3、正反兩向運轉。
      適合各種類型起重機減速器選用。

產品分類：
     QJY系列減速器是工廠根據國內外市場要求開發的硬齒面(滲碳、淬火齒面)起重機減速器。

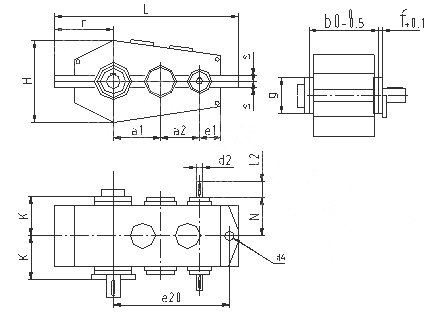

QJY2，QJYA2減速器外形及安裝尺寸

名義中 心距a1 a2 a02 i=6.3～11.2 i=12.5～20 L H K b0 f g h9 d4 e20 S r e1 N 重量 kg d2r6 L2 d2r6 L2 140 100 240 32 58 28 60 555 320 155 240 18 180 18 355 17 170 85 135 80 170 118 288 42 58 32 58 655 410 165 255 18 220 22 420 22 202 106 140 115 200 140 340 48 82 38 58 758 455 195 275 20 250 26 495 27 232 118 180 210 236 170 406 60 105 48 82 890 518 225 320 20 270 26 590 27 272 142 210 330 280 200 480 65 105 55 90 1035 584 250 370 25 320 33 685 32 314 155 235 520   i=6.3～12.5 i=14～20   d2r6 L2 d2r6 L2 335 236 571 80 130 65 105 1225 735 280 420 25 350 39 810 37 375 180 260 780 370 260 630 85 140 70 105 1350 804 310 480 25 400 39 895 37 410 190 280 950 400 280 680 90 170 80 130 1470 867 340 530 30 400 45 975 37 447 215 310 1350 450 320 770 100 180 85 130 1645 990 375 580 30 480 45 1090 42 506 240 350 1760 500 360 860 110 180 95 170 1805 1130 410 650 40 530 52 1200 42 554 260 370 2500 560 400 960 120 210 110 180 1995 1270 460 700 40 580 52 1315 47 626 265 390 3450 630 450 1080 140 250 120 210 2236 1380 495 770 40 600 62 1470 47 704 295 440 4800 710 500 1210 160 300 140 250 2518 1540 565 875 50 650 62 1660 55 781 335 520 6800 800 560 1360 180 300 160 300 2834 1780 645 1020 60 770 70 1870 55 880 375 575 9400

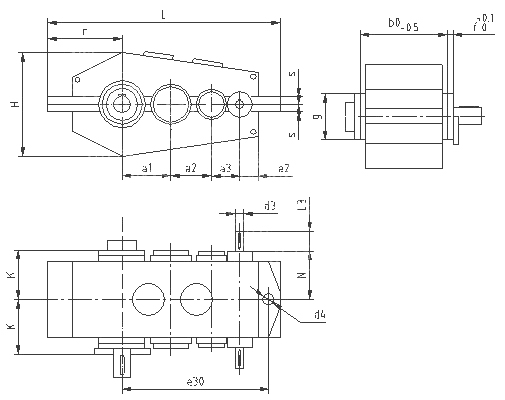

QJY3，QJYA3減速器外形及安裝尺寸

名義中 心距a1 a2 a3 i=22.4～63 i=80～100 L H K b0 f g h9 d4 e30 S r e2 N 重量 kg d3r6 L3 d3r6 L3 170 118 85 25 42 20 36 730 410 165 255 18 220 22 495 22 202 85 140 150 200 140 100 32 58 22 36 832 455 195 275 20 250 26 570 27 232 95 180 230 236 170 118 38 58 28 60 976 518 225 320 20 270 26 675 27 272 115 210 370 280 200 140 48 82 38 80 1164 584 250 370 25 320 33 790 32 314 120 235 600   i=20～56 i=63～100   d3r6 L3 d3r6 L3 335 236 170 55 82 42 82 1360 735 280 420 25 350 39 945 37 375 142 260 870 370 260 185 60 105 48 82 1495 804 310 480 25 400 39 1030 37 410 150 280 1080 400 280 200 65 105 55 90 1602 867 340 530 30 400 45 1100 37 447 155 310 1500 450 320 225 70 105 60 105 1801 990 375 580 30 480 45 1240 42 506 175 350 1950 500 360 250 80 130 65 105 1990 1130 410 650 40 530 52 1380 42 554 200 370 2750 560 400 280 95 170 75 120 2260 1270 460 700 40 580 52 1575 47 626 235 390 3850 630 450 320 110 180 85 130 2540 1380 495 770 40 600 62 1775 47 704 255 440 5400 710 500 360 120 210 90 170 2840 1540 565 875 50 650 62 1995 55 781 295 520 7400 800 560 400 140 250 100 180 3190 1780 645 1020 60 770 70 2230 55 880 335 575 10300

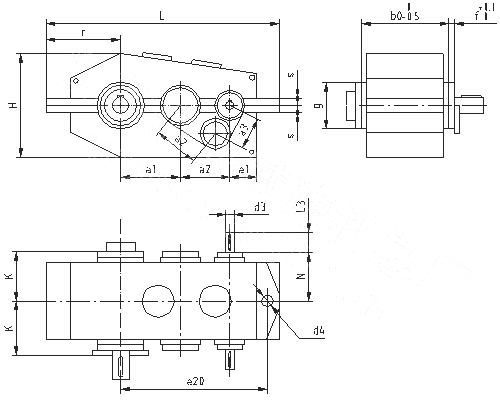

QJY23、QJYA23減速器外形及安裝尺寸

名義中 心距a1 a2 a3 i=22.4～63 i=80～100 L H K b0 f g h9 d4 e20 S r e2 N 重量 kg d3r6 L3 d3r6 L3 170 118 85 25 42 20 36 655 420 165 255 18 220 22 420 22 202 95 140 150 200 140 100 32 58 22 36 758 446 195 275 20 250 26 495 27 232 105 180 240 236 170 118 38 58 28 60 890 500 225 320 20 270 26 590 27 272 125 210 370 280 200 140 48 82 38 80 1035 562 250 370 25 320 33 685 32 314 145 235 580   i=20～56 i=63～100   d3r6 L3 d3r6 L3 335 236 170 55 82 42 82 1225 710 280 420 25 350 39 810 37 375 180 260 880 370 260 185 60 105 48 82 1350 770 310 480 25 400 39 895 37 410 190 280 1100 400 280 200 65 105 55 90 1470 836 340 530 30 400 45 975 37 447 215 310 1550 450 320 225 70 105 60 105 1645 980 375 580 30 480 45 1090 42 506 240 350 2050 500 360 250 80 130 65 105 1805 1060 410 650 40 530 52 1200 42 554 260 370 2800 560 400 280 95 170 75 120 1995 1240 460 700 40 580 52 1315 47 626 265 390 3900 630 450 320 110 180 85 130 2236 1370 495 770 40 600 62 1470 47 704 295 440 5550 710 500 360 120 210 90 170 2518 1530 565 875 50 650 62 1660 55 781 335 520 7700 800 560 400 140 250 100 180 2834 1760 645 1020 60 770 70 1870 55 880 375 575 10400

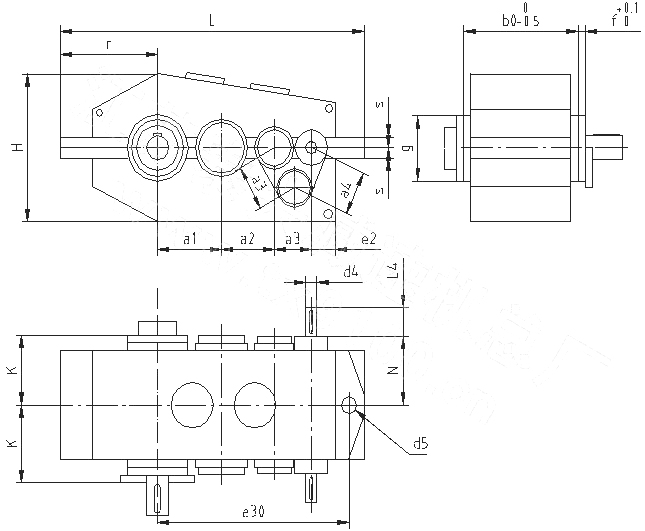

QJY34，QJYA34減速機外形及安裝尺寸

名義中 心距a1 a2 a3 a4 a i=100～140 i=160～280 i=315～400 L H N K b0 f g h9 d5 e30 S r e2 重量 kg d4r6 L4 d4r6 L4 d4r6 L4 170 118 85 63 436 20 35 20 35 16 30 730 420 140 165 255 18 220 22 485 22 202 85 175 200 140 100 70 510 22 35 22 35 20 35 832 440 180 195 275 20 250 26 570 27 232 95 270 236 170 118 90 614 25 40 25 40 22 35 976 500 210 225 320 20 270 26 665 27 272 103 400 280 200 140 100 720 28 50 28 50 25 40 1164 562 235 250 370 25 320 33 790 32 314 115 620 335 236 170 118 859 35 60 28 50 25 40 1360 710 260 280 420 25 350 39 935 37 375 135 900 370 260 185 130 945 38 70 35 60 28 50 1495 770 280 310 480 25 400 39 1030 37 410 150 1130 400 280 200 140 1020 42 70 38 70 35 60 1602 836 310 340 530 30 400 45 1100 37 447 155 1570 450 320 225 160 1153 48 80 42 70 38 70 1801 980 350 375 580 30 480 45 1230 42 506 175 2030   i=100～160 i=200～250 i=280～400   d4r6 L4 d4r6 L4 d4r6 L4 500 360 250 180 1290 48 80 42 70 38 70 1990 1060 370 410 650 40 530 52 1370 42 554 190 2850 560 400 280 200 1440 60 105 55 90 48 80 2260 1240 390 460 700 40 580 52 1550 47 626 225 3950 630 450 320 225 1625 65 105 60 105 48 80 2540 1370 440 495 770 40 600 62 1750 47 704 240 5500 710 500 360 250 1820 75 120 65 105 55 90 2840 1530 520 565 875 50 650 62 1950 55 781 260 7600 800 560 400 280 2040 80 140 70 120 65 105 3190 1760 575 645 1020 60 770 70 2200 55 880 280 10500
