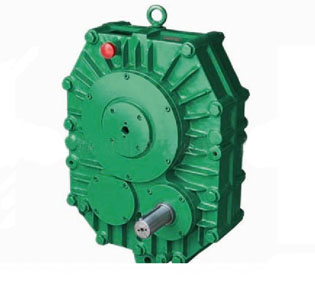

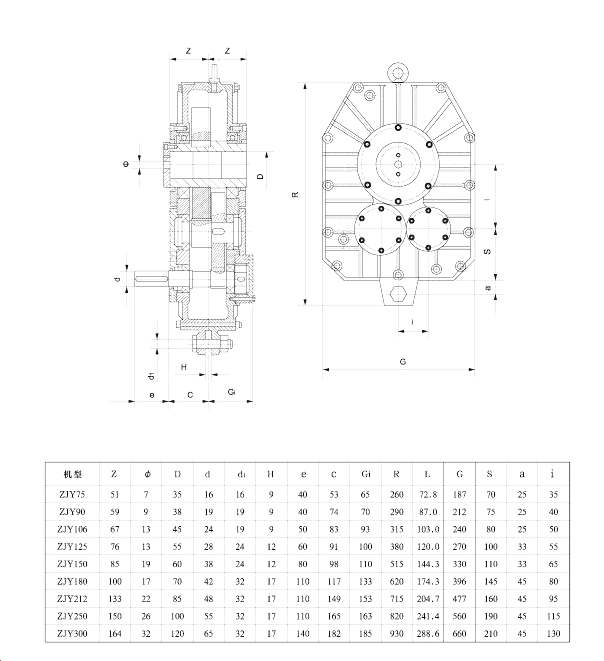

一、概述 ZJY系列軸裝式減速器采用直接懸掛在配套主機動力輸入軸上的安裝方式，省略了兩者間的聯接附件和減速器安裝平臺，適用于斗式提升機、皮帶輸送機、刮板輸送機等設備的機械傳動．也可與其他有此安裝要求的主機配套。 產品按ZBJl9009-88標準制造。主要傳動零件采用優質合金鋼材質。齒輪經滲碳淬火磨齒工藝加工，精度為(GBl0095-88)6級。產品體積小，承載能力高，壽命長，噪音低，效率高。與ZJ系列軸裝和減速器比較，相同的輸出扭矩，ZJY重量只有ZJ的30％左右，因而對配套主機的機架剛性要求大大下降，傳動平衡。 產品除可雙向運轉外，可以根據用戶需要配置逆止裝置，實現單向制動。 二、減速器的型號與標記 全系列減速器以低速級中心距為單位，共有75、90、106、125、150，180、212、250、300九種規格。每一規格的傳動比有10、11.2、12.5、14、16、18、20、22.4、25九種。 減速器的標記代號中包括型號、低速級中心距、公稱傳動比和旋向。 3.減速機的外形尺寸 4.減速器的選用 1.減速器的選用 (1)查“減速器載荷分類”表，確定載荷類型。
