產品介紹產品圖紙

產品編號：3211263014

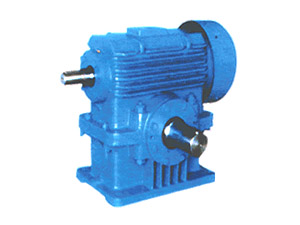

產品名稱：TPA平面包絡環面蝸桿減速器
產品類別：平面包絡環面蝸桿減速機
產品型號：TPA

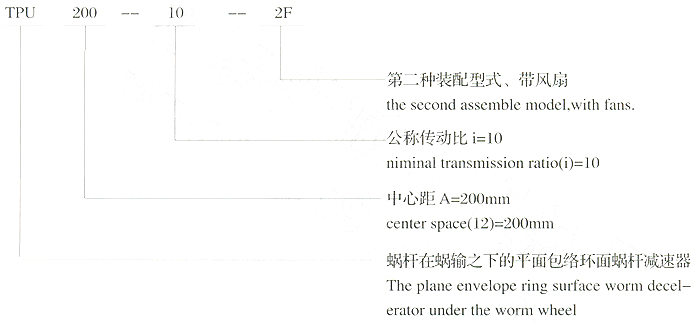

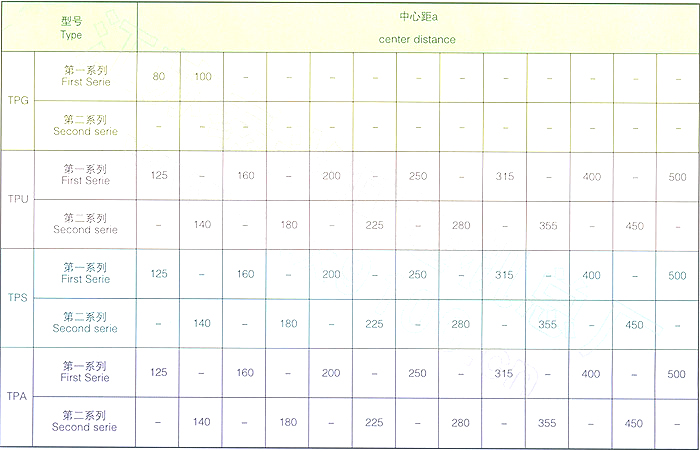

一、概述 平面包絡環面蝸桿減速器是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上，適用工作環境溫度為—40℃～+40℃，輸入軸轉速不大于1500轉／分，蝸桿軸可反兩面方向旋轉。 二、型號 該減速器系列有四種型式：TPG、TPU、TPA、TPS．其中：TP-平面包絡環面蝸桿組合為 A：TPG-通用型平面包絡環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直在側。 B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器 C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器 D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器 三、型號及傳動比 注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。 四、標記示例 五、平面包絡環面蝸桿減速器額定輸入軸功率表

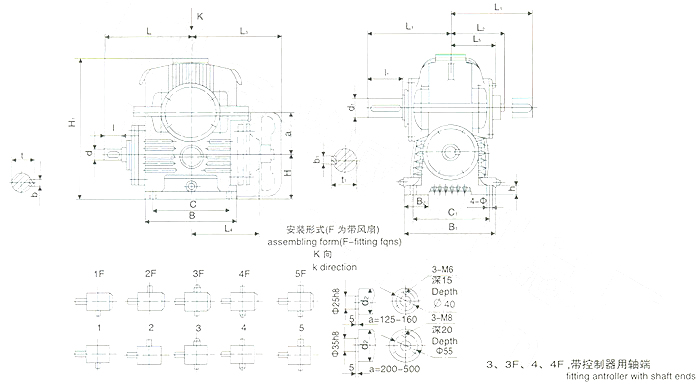

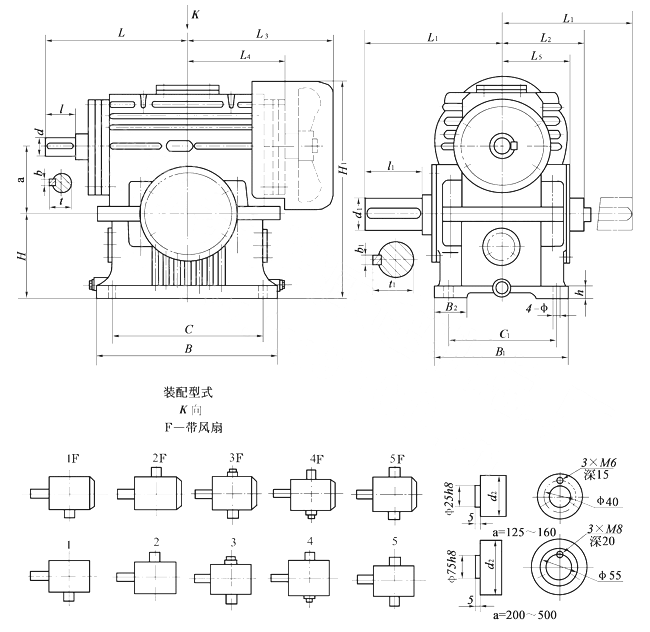

TPA125、TPA160、TPA200、TPA250、TPA315、TPA400、TPA500、通用型減速機形式及外形尺寸

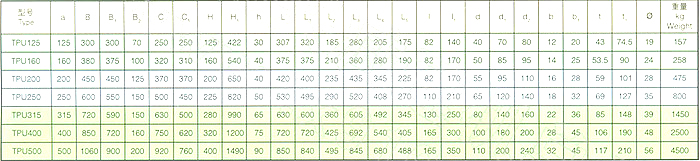

TPA通用型減速器形式及外形尺寸 型號 a B B1 B2 C C1 H H1 h L L1 L2 L3 L4 L5 l l1 d d1 d2 b b1 t t 1 Ф 質量 TPA125 125 360 300 50 310 250 180 438 30 307 320 185 280 217 175 82 140 40 70 80 12 20 43 74.5 19 165 TPA160 160 460 320 80 400 260 225 550 40 375 375 210 365 280 190 82 170 50 85 95 14 25 53.5 90 24 285 TPA200 200 540 400 100 450 320 250 658 40 420 400 265 436 345 224 82 170 55 95 110 16 28 59 101 28 510 TPA250 250 720 480 120 620 380 315 792 50 530 495 290 520 406 270 105 210 65 120 140 18 32 69 127 35 900 TPA315 315 850 600 140 750 500 400 1000 65 630 600 360 605 492 345 130 250 80 140 160 22 36 85 148 39 1250 TPA400 400 950 720 170 850 620 500 1200 75 720 720 425 690 540 410 165 300 100 180 200 28 45 106 190 48 2300 TPA500 500 1180 900 200 1040 760 630 1530 90 850 840 495 845 680 488 165 350 110 200 240 32 45 117 210 56 3700

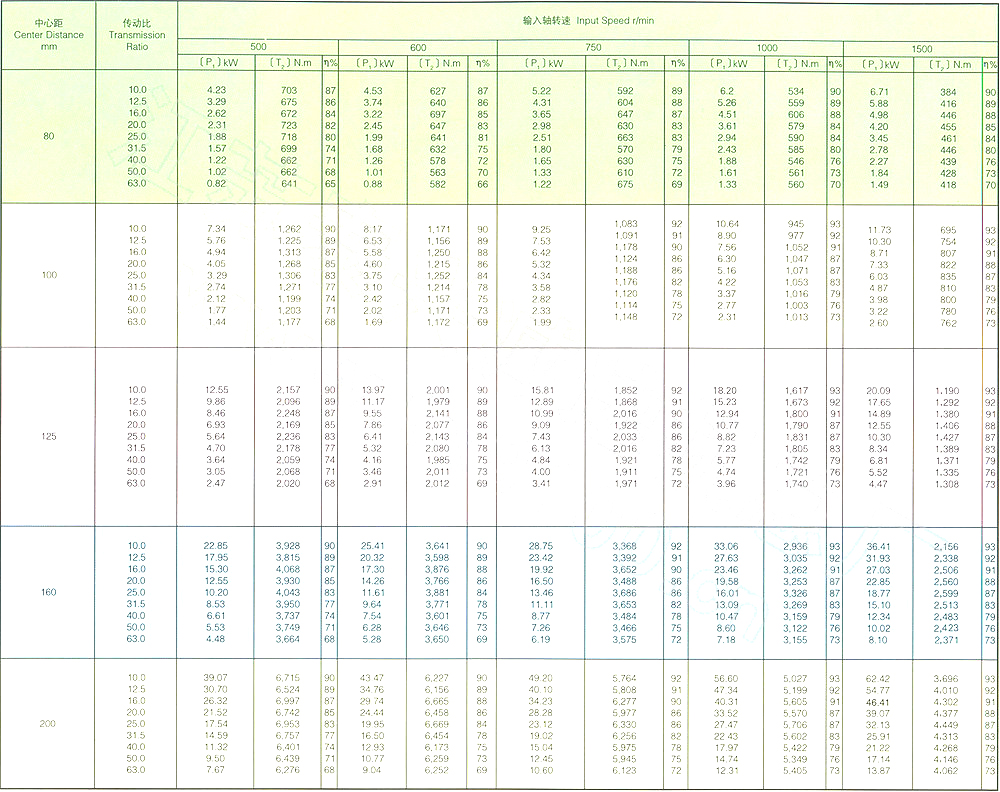

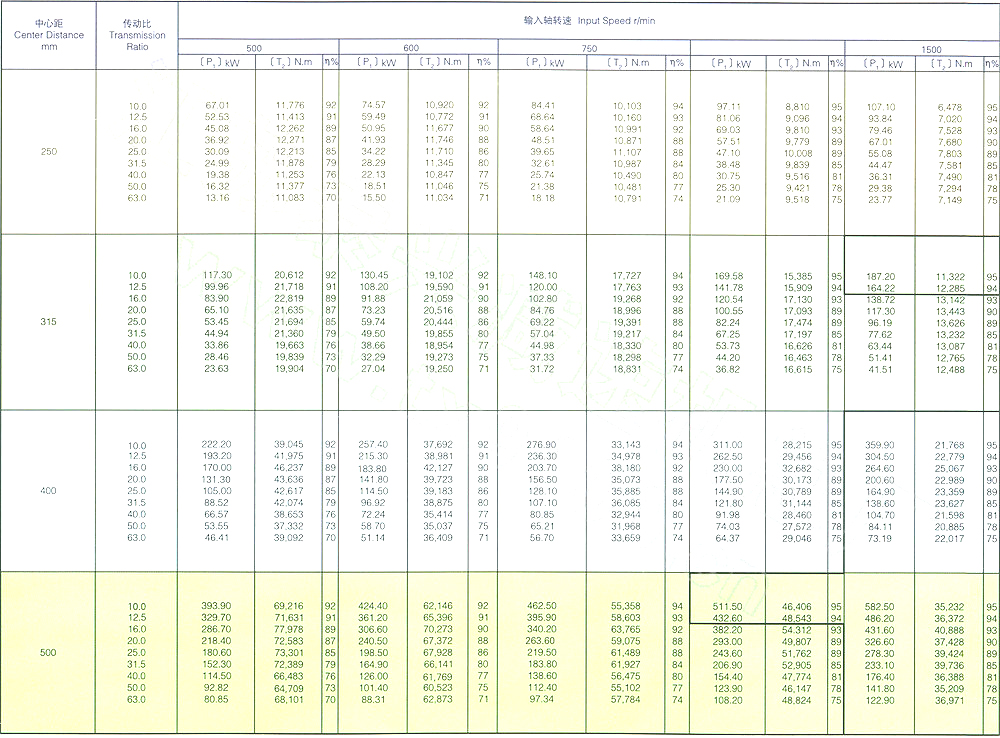

減速器的額定輸入功率P1 中心距a（mm） 傳動比i 輸入軸轉速n1（r/min） 500 600 750 1000 1500 額定輸入功率P1（kW） 80 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49 2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55 3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67 3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78 4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99 100 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96 5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08 6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25 7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50 8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88 125 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82 10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03 11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34 13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78 17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
