產品介紹產品圖紙

產品編號：288562414
產品名稱：SHLDK型減速機
產品類別：三環減速機
產品型號：SHLDK型減速機

尺寸

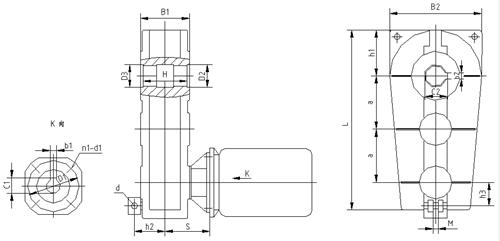

產品名稱： SHLDK型減速機 產品概述： 2.3.14 SHLDK型減速機外形尺寸，見圖22、表25：    圖22  SHLDK型減速機外形尺寸 表25  SHLDK型減速機外形尺寸

規 格 中心尺寸 輪 廓 尺 寸 地 腳 螺 栓 高 速 軸 伸 低 速 軸 伸 質量 (kg) a1    a    H0 H     L     L1    L5    L9 d    n   k    L2   L3   L4   L6   L7   L8 D1     l1    c1   b1   s1 D2     t    T    c2   b2 215 320   215   200 433    765    550    340    130 M20   4    25   245   100       285  75 14j6    25    16    5    180 75m6    105   265   79.5   20 195 255 380   255   230 493    895    630    370    150 M20   6    25   285   100  100  315  75 18j6    28   20.5   6    200 90m6    130   305    95    25 285 300 445   300   280 585    1045   750    425    180 M24   6    30   345   120  120  360  85 22j6    36    25    8    240 110m6   165   375    116   28 500 350 525   350   325 678    1220   860    465    200 M24   6    35   390   120  160  400  90 30j6    58    33    8    280 130m6   200   425    137   32 670 400 615   400   355 740    1415   950    505    240 M24   8    40   150   120  120  440  90   290 35k6    58    38    10   315 150m6   200   460    158   36 990 450 705   450   400 825    1605   1100   580    270 M30   8    45   160   120  120  510  100  340 45k6    82   48.5   14   370 170m6   240   530    179   40 1380 500 755   500   500 1028   1765   1220   640    310 M36   8    55   160   150  150  560  130  410 45k6    82   48.5   14   385 180m6   240   545    190   45 2200 550 850   550   560 1110   1945   1320   710    325 M36   8    60   200   150  150  630  130  410 50k6    82   53.5   14   425 200m6   280   625    210   50 2900 600 900   600   630 1270   2070   1460   770    360 M42   8    60   220   180  180  675  140  465 50k6    82   53.5   14   440 220m6   280   645    231   50 3600 670 1020  670   670 1330   2305   1600   830    385 M42   8    70   250   180  180  735  140  500 55m6    82    59    16   475 250m6   330   730    262   56 4800 750 1100  750   750 1520   2510   1790   880    425 M48   8    80   280   210  210  775  150  560 55m6    82    59    16   505 280m6   380   805    292   63 6500 840 1240  840   840 1666   2835   1980   990    480 M48   10   80   450   250  250  880  150  485 65m6   105    69    18   575 300m6   380   855    314   70 9200 950 1350  950   950 1870   3100   2240   1050   520 M56   10   90   500   250  250  930  200  555 65m6   105    69    18   600 340m6   450   950    355   80 13300 1070 1520  1070  1060 2100   3450   2480   1140   545 M56   10   90   500   250  250  1020 200  675 75m6   105   79.5   20   645 380m6   450   1060   395   80 19000
