產品名稱：QSH 型減速機
產品類別：三環減速機
產品型號：QSH 型減速機

尺寸

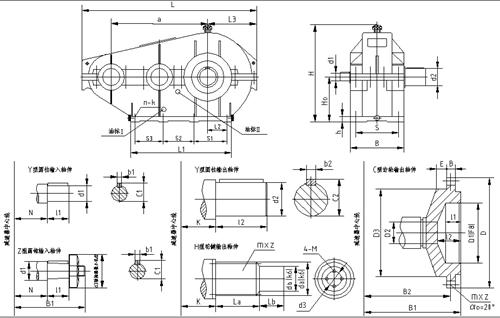

產品名稱： QSH 型減速機 產品概述： 2.3.10 QSH 型減速機外形尺寸，見圖18、表20和表21：    圖18  QSH 型減速機外形尺寸       產品名稱： QSH 型減速機 產品概述： 2.3.10 QSH 型減速機外形尺寸，見圖18、表20和表21：    圖18  QSH 型減速機外形尺寸 表20   QSH 型減速機外形尺寸 規 格 中心尺寸 外 形 尺 寸 地  腳  安  裝  尺  寸 其 它 尺 寸 質量 (kg) a H0 L H B S S1 S2 S3 C h k n L1 L2 L3 N K 250 250 125 490 263 190 150 220     50 20 18 4 310 100 140 100 103 72 320 320 160 630 338 205 165 265     75 25 18 4 385 125 183 120 125 133 400 400 200 770 411 240 210 330     80 25 23 4 460 140 215 140 145 222 500 500 250 930 486 310 260 230 235   80 30 23 6 610 185 250 175 180 350 630 630 315 1180 606 370 310 170 250 200 95 35 27 8 770 235 330 210 210 730 表21   QSH 型減速機外形尺寸 規格 Y 型圓柱輸入軸伸 Z 型圓錐輸入軸伸 Y 型圓柱輸出軸伸 H 型花鍵輸出軸伸 C 型齒輪輸出軸伸 d1  l1   b1   c1 d1   d3   l1   B1   b1   c1 d2   L2    b2   c2 m×Z   da   La   d3  M  db  Lb m×Z    D    D1   D2   D3  B1   B2   B   E   L1  L2 250 25  60   8   28 28  60   42   170   6  15.4 50   82   14  53.5 320 32  80   10  35 35  75   83   220  10   19 55   85   18   59 3×22  69   35  40  8  60  30 400 38  80   10  41 40  75   83   256  12  21.3 80   125  28   86 3×27  84   40  50  8  70  35 500  50  110  14 53.5 50  90   85   296  16   28 100  165  28   93 5×20  105  55  60 10  90  45 4×56 232  120  40  170  281  250  35  25  50  75 630 65  140  18  69 70  125  108  350  18  36.4 120  165  32  127 5×24  125  70  80 10  110 50 6×56 348  170  45  260  322  290  40  32  68  95
